RAD Series E+ DReam : l’efficacité en radiographie pour un investissement maîtrisé

RAD Series E+ DReam, une salle d’os économique et polyvalente

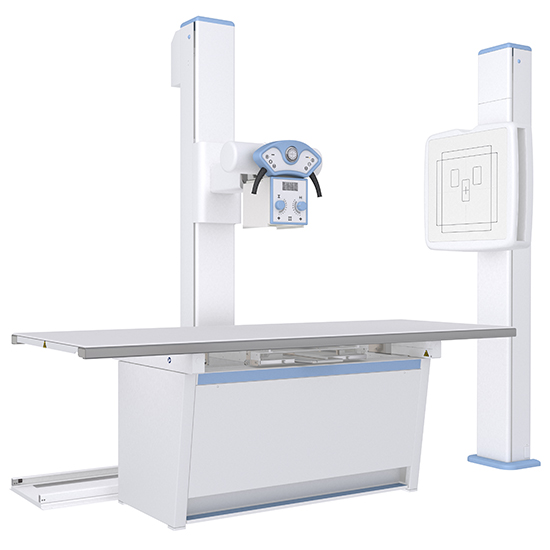

RAD Series E+ vous permet de réaliser tous vos clichés radiographiques sur cassettes, plaques ou capteurs numériques. Elle est composée d’une table à hauteur fixe (élévatrice en option), d’une colonne support tube tout-au-sol, d’un Potter mural et d’un générateur Haute-Fréquence.

Réalisez simplement tous vos examens de radiographie sur table, sur Potter ou en direct en salle.

Image statique

Cliché direct

Ergonomie

Mouvements

L’ensemble des mouvements linéaires et de rotation de la colonne C1HR offrent une multitude de possibilités d’incidences pour effectuer toutes vos procédures radiographiques.

potter-mural-pm2s

Potter mural

Réalisez vos examens osseux et pulmonaires sur le Potter mural, que vous ajustez manuellement à la taille du patient.

Table élévatrice

En configuration Urgences, préférez la configuration avec table à hauteur variable pour l’adapter à celle du brancard et ainsi optimiser le transbordement Patient.

Asservissement

En version asservie, le déplacement vertical du tube est synchronisé à celui du Potter mural ou de la table (version élévatrice).

Fonctionnalités logicielles

L’option Correction du rayonnement diffusé (appelée communément Grille virtuelle) s’effectue automatiquement par logiciel et peut s’appliquer à toutes les régions anatomiques (au choix de l’utilisateur).

Il s’agit d’un traitement d’image par algorithme qui améliore le contraste par soustraction du bruit diffusé.

Sans correction

Avec correction

Elle dispense de l’utilisation de grille anti-diffusante physique et donc de gagner en ergonomie d’utilisation (pas de grille à manipuler) et en dose délivrée au patient (pas de grille à traverser), aussi bien pour les examens sur table ou Potter que pour les clichés directs ou pédiatriques.

Elle permet aussi de réduire les expositions Opérateur et Patient dues au mauvais alignement ou/et artefacts de la grille focalisée.

Fonctionnalité reconstruction

Réalisation des examens des grands axes.

– Acquisition sur patient debout, avec positionnement du système et réglage préprogrammé des constantes radiologiques

– Zones de recouvrement optimisées pour une reconnaissance efficace des pixels qui servent au recalage.

Le système PRX est un Potter mural motorisé qui gère le déplacement vertical du détecteur plan en fonction du nombre de clichés souhaités pour couvrir la zone d’examen.

Le boitier, qui se place à l’avant du collimateur, contrôle le rayonnement par la synchronisation de volets asymétriques avec le déplacement du capteur plan.
L’opérateur règle le Potter à la hauteur adéquate du premier cliché suivant la taille du patient depuis un clavier de commande situé sur le PRX et lance l’acquisition automatique de l’examen.
La reconstruction de l’examen se fait ensuite à l’aide du logiciel d’acquisition qui gère les images du capteur plan, acquises en mode auto-détection de rayons X (auto-trigger).

Ce mode d’acquisition avec le PRX est adaptable à toute source de rayons X, avec une distance focale minimale de 2 mètres.

Gestion de la dose

La correction de diffusé optionnelle, les protocoles pédiatriques dédiés, la collimation modifiable pour chaque protocole anatomique, le Produit Dose Surface (PDS) indiqué pour chaque cliché et les fonctions DICOM MPPS et RDSR (envoi automatique des données de l’examen comme le PDS et les constantes d’acquisition) sont autant d’outils pour vous aider à gérer au mieux la dosimétrie patient.
